Intonacatrice pneumatica a 3 ugelli bloccabili
Questa pompa (pistola per intonaco) è dotata di 3 ugelli di dispersione paralleli bloccabili per l'intonacatura di pareti o il riempimento di armature. Questo dispositivo per intonacare Tenka offre numerosi vantaggi e applicazioni.
Dettagli prodotto

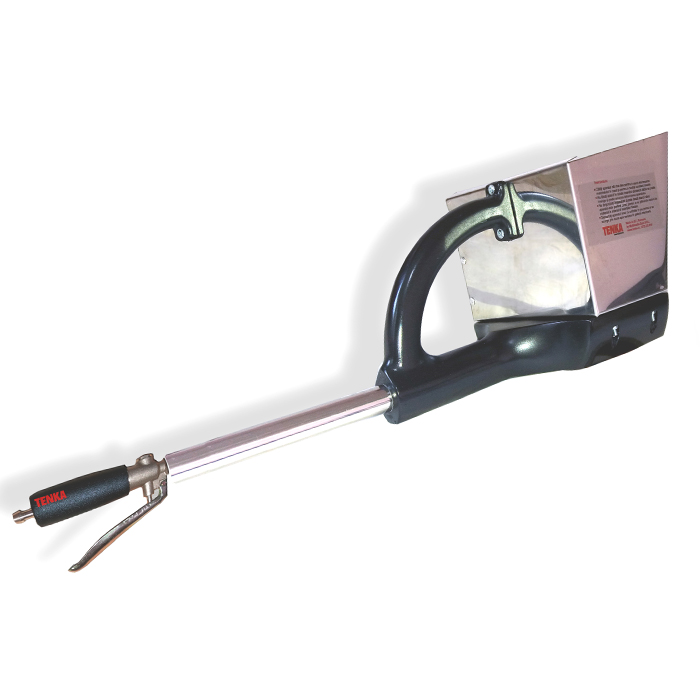

TENKA TK-31N è un'attrezzatura pneumatica per la proiezione della malta, sviluppata appositamente per l'intonacatura di pareti e superfici verticali. L'apparecchio utilizza tre ugelli di spruzzatura, ognuno dei quali può essere disattivato separatamente. In questo modo, la configurazione di lavoro può essere modificata in base alla superficie da intonacare, al materiale utilizzato e alla capacità del compressore.
La forma dell'apparecchio è stata studiata per l'uso pratico in cantiere. La posizione verticale dell'impugnatura consente di sostenere la tramoggia e la malta in modo naturale per il braccio, offrendo all'operatore un buon controllo sulla direzione di applicazione e riducendo le posizioni scomode durante i lavori prolungati.
Sistema pneumatico con tre ugelli indipendenti
A differenza di una pistola a uscita singola, TK-31N distribuisce la malta attraverso tre ugelli affiancati. Questa configurazione aumenta l'area coperta ad ogni movimento ed è particolarmente adatta quando si devono intonacare superfici verticali di grandi dimensioni.
Non è tuttavia obbligatorio che tutti e tre gli ugelli funzionino permanentemente. Il sistema consente di scegliere il numero di ugelli attivi, in modo che la pistola possa essere configurata per uno, due o tre ugelli. L'operatore può così scegliere tra un'area di applicazione più ampia e un getto più concentrato.

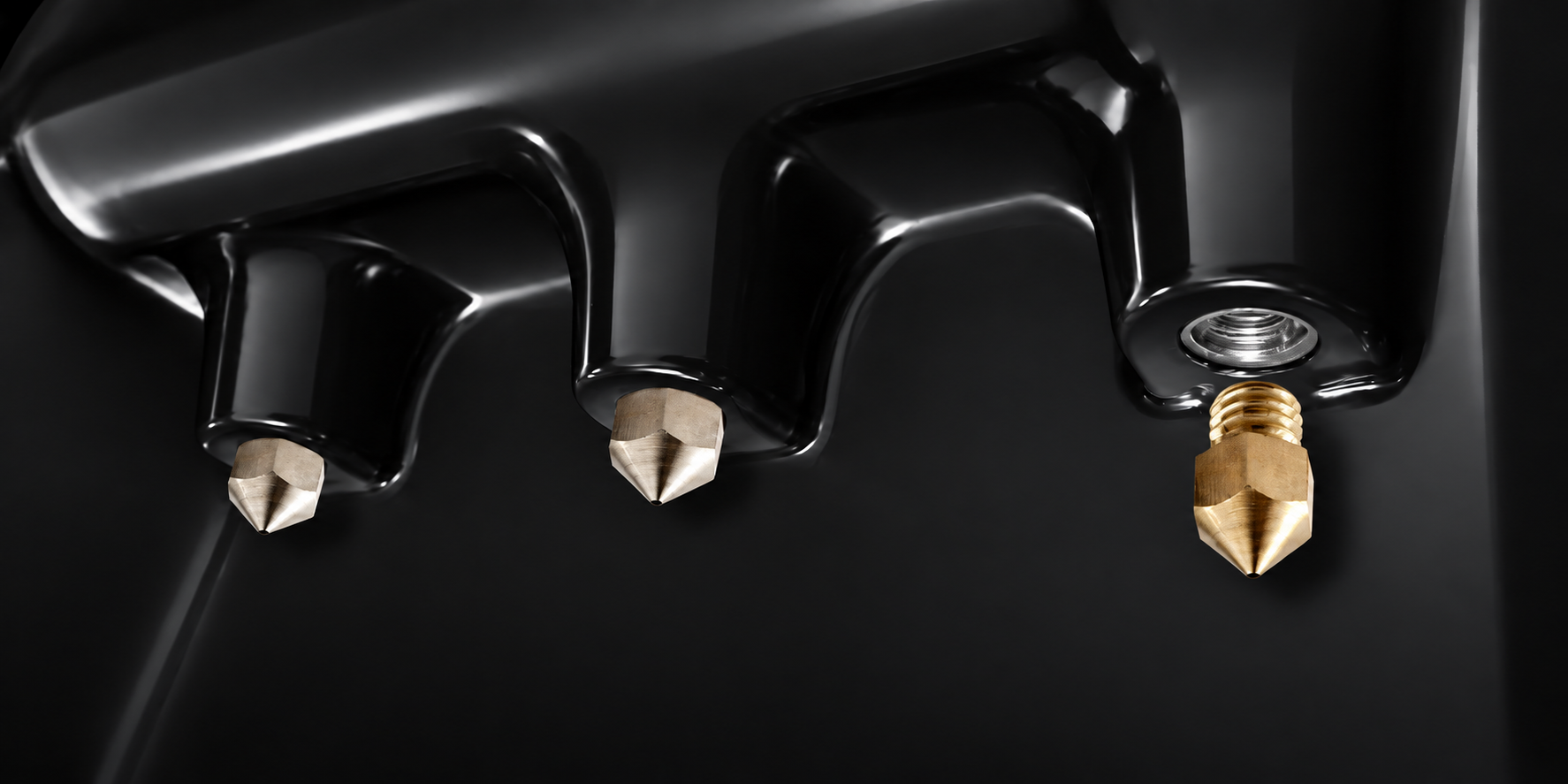

Regolazione del numero di ugelli tramite tappi di bloccaggio
Per disattivare gli ugelli non necessari si utilizzano appositi tappi di bloccaggio. Questi si montano rapidamente e non richiedono chiavi o altri attrezzi per il serraggio. Montando il tappo viene ostruito sia il condotto dell'ugello interessato, sia il foro attraverso il quale l'aria compressa partecipa alla proiezione della malta.
Questa soluzione permette di cambiare rapidamente la modalità di lavoro. Su una parete grande possono essere mantenuti attivi tutti e tre gli ugelli, mentre in zone strette, per il riempimento di determinati vuoti o quando è necessaria un'applicazione più precisa, si può lavorare con soli uno o due ugelli.
La possibilità di selezionare gli ugelli è utile anche quando il compressore disponibile non può fornire la portata d'aria necessaria per il funzionamento simultaneo dell'intero sistema. Invece di sostituire l'apparecchio, si può semplicemente ridurre il numero di ugelli utilizzati.

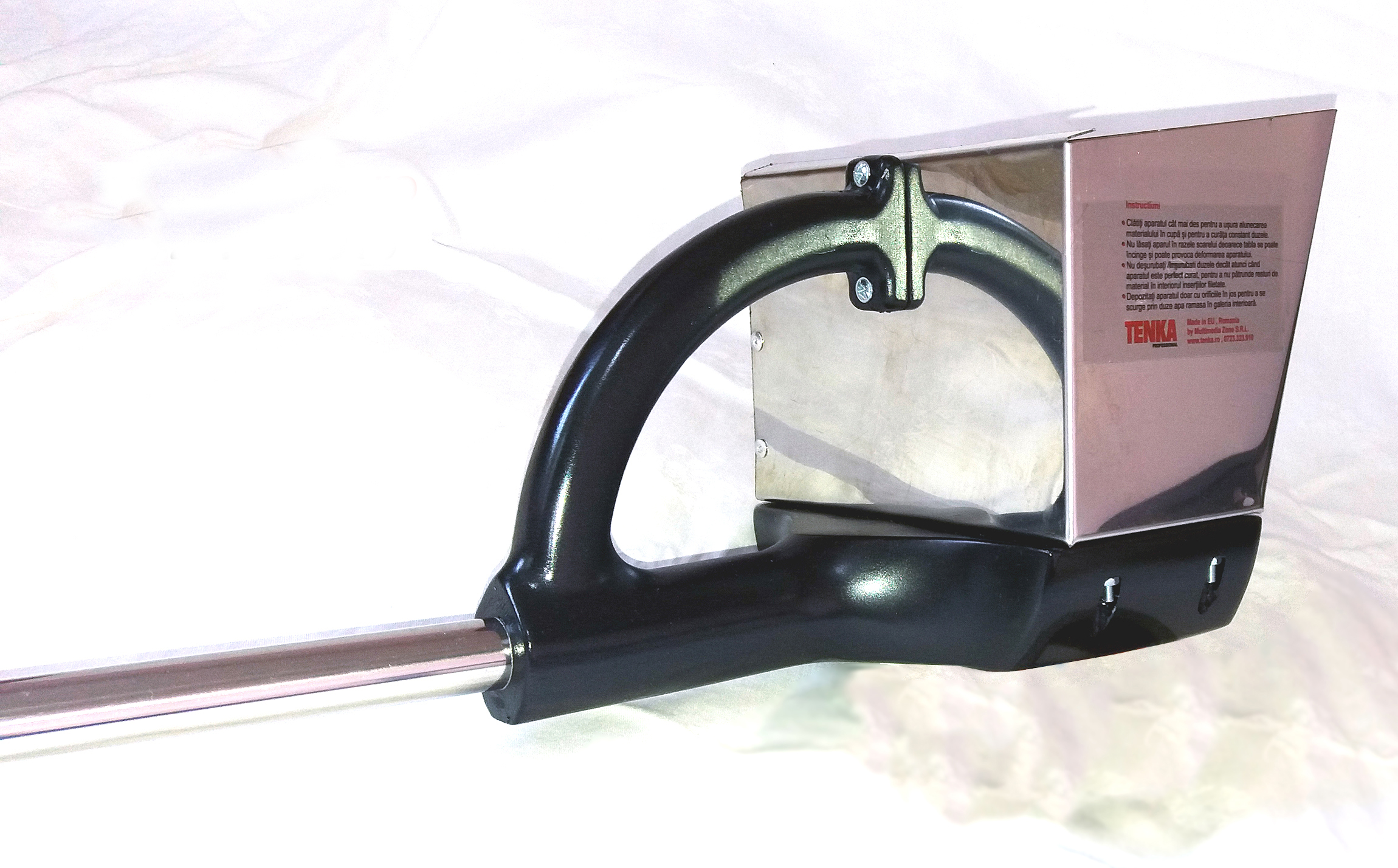

Tramoggia leggera in alluminio per circa 5 kg di malta
La malta viene inserita in una tramoggia metallica realizzata in alluminio. Questa può contenere circa 5 kg di materiale, una quantità paragonabile a circa tre cazzuole piene. Il volume della tramoggia offre materiale sufficiente per un ritmo di applicazione efficiente, senza caricare eccessivamente l'apparecchio durante la manipolazione.
Nella parte superiore, la tramoggia presenta un bordo di circa 1,5 cm. Questo aiuta a trattenere la malta all'interno quando la pistola viene mossa o inclinata per seguire diverse zone della parete.

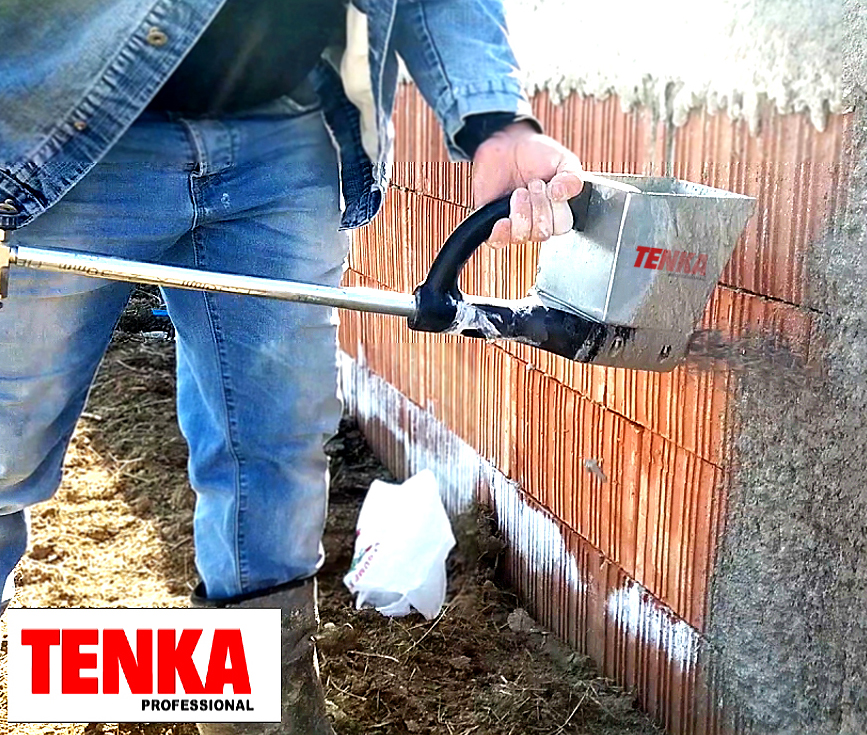

Posizione di lavoro concepita per l'intonacatura verticale
Durante la proiezione della malta sulle pareti, l'operatore deve sostenere costantemente sia il peso della pistola che il materiale nella tramoggia. Per questo motivo, nel modello TK-31N l'impugnatura principale è posizionata verticalmente, in modo che l'apparecchio possa essere tenuto in una posizione naturale durante l'applicazione.
Questa geometria facilita lo spostamento della pistola sulla superficie della parete e permette di controllare più facilmente la distanza e la direzione di proiezione. La costruzione punta quindi non solo alla velocità di applicazione, ma anche alla manovrabilità dell'apparecchio nell'uso quotidiano.

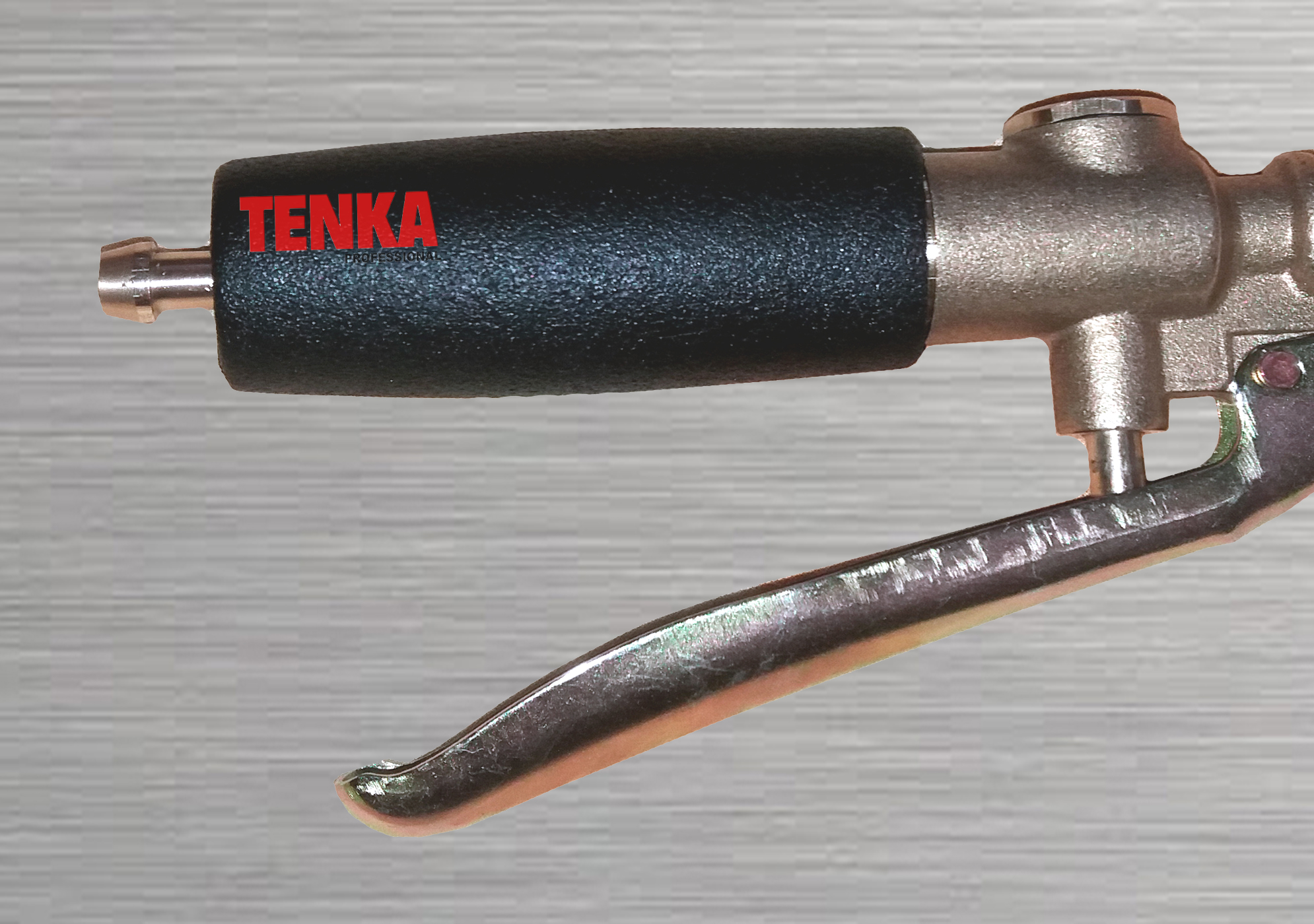

Attacco rapido all'impianto di aria compressa

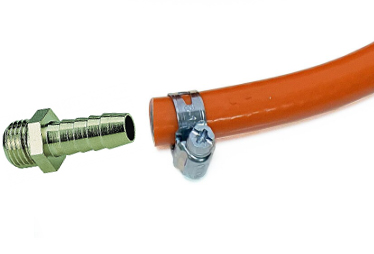

TK-31N funziona con aria compressa e l'alimentazione degli ugelli è comandata manualmente tramite il grilletto. Il collegamento del tubo avviene tramite un innesto rapido pneumatico universale di tipo "maschio", il che semplifica sia il collegamento dell'apparecchio al compressore, sia lo scollegamento al termine del lavoro.
Premendo il grilletto, l'aria compressa viene diretta verso il sistema pneumatico e contribuisce al trascinamento e alla dispersione della malta attraverso gli ugelli in funzione.
Galleria pneumatica lavorata a CNC
Il sistema di distribuzione dell'aria è realizzato in poliuretano duro, materiale scelto per ottenere un componente robusto e allo stesso tempo leggero. Nei punti in cui sono montati gli ugelli e i tappi di bloccaggio vengono utilizzate inserti metallici filettati.
La galleria è realizzata mediante lavorazione CNC di precisione. Il processo permette l'esecuzione controllata dei canali interni e delle zone funzionali attraverso cui l'aria viene distribuita a ogni ugello.
L'insieme formato dalla galleria pneumatica, dalla tramoggia in alluminio e dall'impugnatura di supporto è concepito per l'ambiente specifico del cantiere, dove l'apparecchio deve essere sufficientemente solido per un uso ripetuto, senza diventare inutilmente pesante durante la manipolazione.

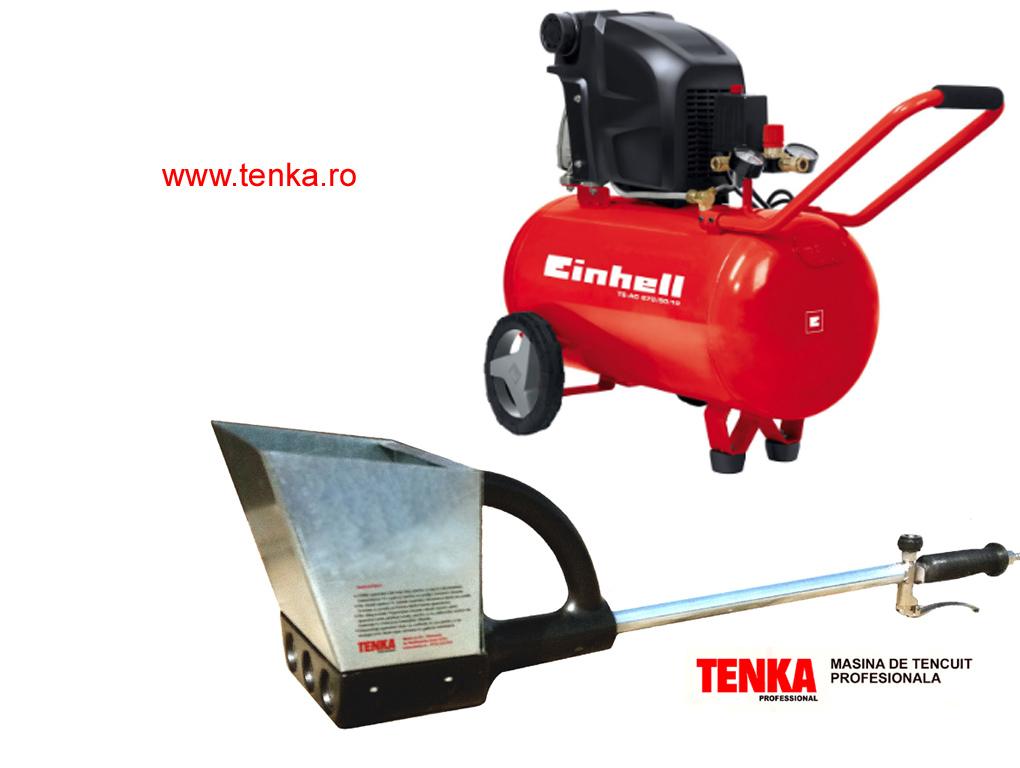

Quale compressore è necessario per il TK-31N?
Le prestazioni di una pistola pneumatica per malta dipendono direttamente dalla quantità d'aria che il compressore può fornire. Non è sufficiente raggiungere una certa pressione: deve essere garantita anche la portata d'aria necessaria per ogni ugello in funzione.
Come riferimento per la proiezione della malta a una distanza di almeno 30 cm, è necessaria una pressione minima di 3 bar per ogni ugello attivo, insieme a una portata minima di 80 l/min per ogni ugello attivo.
Il fabbisogno d'aria aumenta con il numero di ugelli utilizzati. Se un compressore non può mantenere le condizioni necessarie quando funzionano tutti e tre gli ugelli, uno o due di essi possono essere chiusi utilizzando gli appositi tappi. In questo modo, lo stesso TK-31N può essere configurato in base all'impianto pneumatico disponibile.
Applicazioni per pareti e altre superfici verticali
TENKA TK-31N è destinato principalmente alla proiezione di malta su superfici verticali. La costruzione a tre ugelli lo rende adatto sia per la copertura di pareti comuni, sia per lavori in cui il materiale deve essere inserito o proiettato su diversi tipi di armature.
A seconda del materiale utilizzato e delle particolarità del lavoro, la pistola può essere utilizzata per:
- l'applicazione dell'intonaco su murature e pareti realizzate in mattoni, calcestruzzo cellulare (BCA), pietra, argilla e altri supporti compatibili;
- la proiezione di malta su reti elettrosaldate e strutture armate, inclusa la realizzazione o il riempimento delle pareti di piscine;
- la copertura di pareti costruite in paglia, materiali naturali o strutture che richiedono il riempimento di un'armatura;
- la realizzazione dello strato di rinzaffo prima dell'intonacatura, per la preparazione del supporto e per favorire l'adesione;
- il riempimento localizzato di superfici o spazi utilizzando un solo ugello per ottenere un getto concentrato;
- la realizzazione di superfici decorative mediante il caricamento di materiale e la successiva modellazione, inclusi finiture con aspetto in pietra naturale;
- la proiezione di intonachino, rasante o altre composizioni compatibili con il principio di funzionamento della pistola pneumatica.
Dalla copertura rapida all'applicazione concentrata
Una delle caratteristiche che differenziano TENKA TK-31N è il fatto che la stessa pistola può essere utilizzata in più configurazioni. Con tre ugelli attivi si ottiene un'area di proiezione più ampia, adatta per un avanzamento rapido su grandi superfici. Chiudendo un ugello, l'apparecchio può funzionare con due uscite, mentre per lavori localizzati il materiale può essere proiettato attraverso un solo ugello.
Questa adattabilità permette all'operatore di scegliere la configurazione in base al lavoro, senza che siano necessarie più pistole per situazioni diverse. Allo stesso tempo, la possibilità di ridurre il numero di ugelli aiuta a correlare il consumo d'aria con le prestazioni del compressore disponibile.
Applicazione meccanizzata della malta al posto del lancio manuale
L'utilizzo del TK-31N permette alla malta di essere proiettata pneumaticamente sul supporto, invece di essere lanciata manualmente ripetutamente con la cazzuola. L'operatore può alimentare la tramoggia, posizionare la pistola alla distanza corretta dalla parete e distribuire il materiale sulla zona di lavoro azionando il grilletto.
Per le superfici estese, i tre ugelli permettono di coprire una larghezza maggiore ad ogni passaggio. Nelle zone che richiedono precisione, la riduzione del numero di ugelli attivi offre un controllo migliore sul punto in cui viene proiettato il materiale. In questo modo, l'apparecchio può contribuire a ridurre il tempo necessario per l'applicazione della malta e ad aumentare la produttività dei lavori di intonacatura.

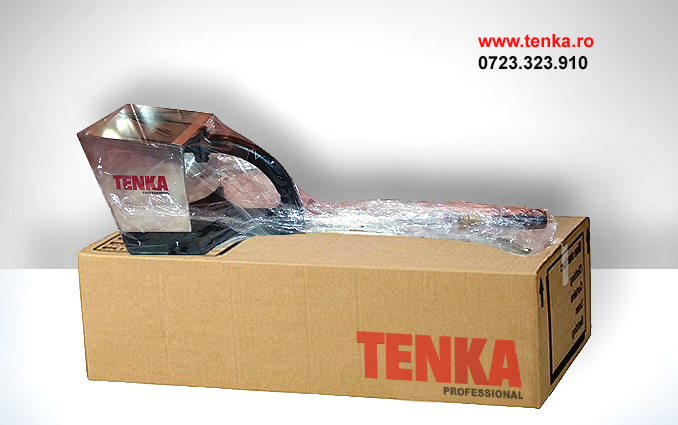

Cosa ricevi insieme a TENKA TK-31N?
Il pacchetto standard include la pistola pneumatica per intonaco TENKA TK-31N, dotata di tre ugelli per l'applicazione su pareti, nonché i tappi necessari per il bloccaggio individuale degli ugelli. Sono inclusi, inoltre, la fattura, il certificato di garanzia e le istruzioni tecniche per l'uso dell'apparecchio.
A seconda delle necessità del lavoro, la configurazione può essere completata con accessori supplementari disponibili separatamente. Su richiesta e fino a esaurimento scorte possono essere forniti, a pagamento, tubi pneumatici della lunghezza desiderata o kit di pezzi di ricambio che possono includere ugelli pneumatici e tappi di bloccaggio.
Domande, commenti e opinioni
Domande ed esperienze condivise da clienti e utilizzatori.
Aggiungi un commento
Condividi la tua domanda, esperienza o opinione.
Utilizzate malta classica (multibat con sabbia o cemento + sabbia + calce) con sabbia grossa .. 0.4-0.5 (di cava).
Consiglio: se utilizzate rete elettrosaldata o acciaio di qualsiasi tipo, non usate calce nella composizione della malta. Realizzate l'intonaco solo con sabbia e cemento. 6 pale di sabbia + 1 di cemento.
Quindi, se lavorate in modo rilassato in 2 persone, vi assicuriamo che è sufficiente un compressore con serbatoio da 50 litri, pressione 8 bar, portata minima aspirata 270 litri/minuto. La raccomandazione è che sia a 2 pistoni e non a uno.
Avete qui un video di uno dei nostri clienti con un compressore da 50 litri/ 8 bar con un solo pistone.
Ecco qui anche un modello di compressore a 2 pistoni.
Se lavorate in squadra (uno carica continuamente, un altro livella, un altro trasporta i sacchi, un altro mescola, ecc.) il compressore da 50 litri scenderà di pressione a 5-6 bar e non riuscirà a mantenerla costante a 7-8 bar come dovrebbe.
In tal caso è necessario un compressore da 100 litri poiché il suo motore ha la capacità di caricare più velocemente il serbatoio a una pressione costante di 7-8 bar.
Gli ugelli delle pistole per intonaco sono calcolati con estrema precisione per rientrare nei parametri di questi compressori. Se non erro, il diametro degli ugelli è di 2.35mm.
Se non mettete abbastanza cemento la malta rimbalzerà sulla parete e non farà presa. La perderete a terra.
Se mettete troppo cemento la malta diventa troppo appiccicosa e difficile da lanciare anche con la cazzuola a mano.
Se usate l'intonaco classico (sabbia + cemento + calce) usate il rapporto 6+1+1 (6 pale di sabbia, 1 pala di calce, 1 pala di cemento) o multipli (12+2+2). Se nell'intonaco avete tondini di ferro per rinforzo non usate la calce nella ricetta della malta perché il ferro si ossiderà e avrete una macchia di ruggine che uscirà sempre sulla superficie della parete.
CONSIGLI:
- NON lasciate l'apparecchio nell'acqua in cui lo avete lavato perché l'acqua con il cemento penetrerà nell'apparecchio e può indurirsi.
- Dopo aver lavato l'apparecchio lasciatelo in acqua pulita durante la pausa di lavoro.
- Quando svitate gli ugelli per pulirli assicuratevi che l'intonacatrice sia lavata e pulita.
- Comprate anche il pacchetto con gli ugelli di ricambio.
Presto aggiorneremo i modelli con un filtro per fermare tutto lo sporco dal tubo all'attacco rapido dell'intonacatrice e per evitare la pulizia degli ugelli. Ci stiamo lavorando e sarà immesso sul mercato il prima possibile. Il filtro sarà posizionato all'ingresso dell'attacco rapido del grilletto e tratterrà qualsiasi impurità al suo interno lasciando gli ugelli sempre puliti.
Ho costruito un garage, non essendo del mestiere le pareti non erano proprio dritte, per l'intonacatura ho dovuto caricare parecchio. Ecco come appare alla fine: FOTO
Funziona anche con Mp75 ma noi raccomandiamo solo l'intonaco classico e non quello meccanizzato.
Si caricano circa 400 mq al giorno per persona. Ci tengo a precisare che il primo giorno abbiamo usato sabbia molto fine ed è andata malissimo. Pensavo che la colpa fosse dell'intonacatrice. Poi abbiamo cambiato con sabbia a grana grossa (0.4m) e va benissimo. Caricherò un video.
Quindi, affinché un compressore funzioni senza problemi in modalità hobby (cioè se intonacate la vostra casa in modo rilassato), avete bisogno di una portata minima aspirata di 250 l/min, una pressione di 8-9 bar (non superate mai i 9 bar) e un serbatoio d'aria di almeno 50 litri.
L'ideale sarebbe avere 2 pistoni invece di uno solo. Nei motori a 2 pistoni la portata è doppia (400 l/min) e il motore riesce a riempire il serbatoio molto più velocemente e a fare pause occasionali.
Se lavorate in ambito professionale, cioè con una squadra (uno alla betoniera, un altro carica, un altro livella), vi serve un compressore con un serbatoio da 100 litri, gli altri parametri rimangono gli stessi (portata, pressione ecc.).
Se avete già un compressore più piccolo e non volete investire in uno più potente, potete usare la macchina TENKA con solo 2 ugelli. Bloccate i restanti ugelli, nella confezione sono inclusi dei tappi di bloccaggio. Con 2 ugelli la macchina carica in un solo secondo fino a 2 cm di spessore di intonaco se tenuta in posizione. Quindi è abbastanza veloce anche con 2 ugelli. La pressione in eccesso verrà scaricata da sotto il grilletto della pistola.
Quelli a 3 ugelli usciranno presto di produzione.
qui
Il malto più usato e vantaggioso come prezzo: link malto
Compressore economico (hobby) ma testato da noi sul modello a 3 ugelli: link compressore
Utilizzate sabbia con granulometria il più grande possibile: 0.3 - 0.4 mm
Altre ricette di malte si trovano nelle istruzioni incluse nella confezione. Buon lavoro e che Dio vi aiuti.
